Construction local technique (gros oeuvre)

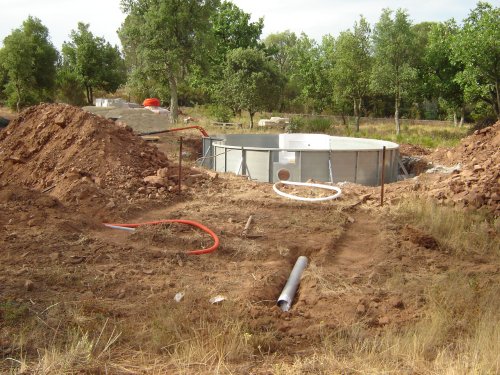

D'abord je creuse les fondations, inutile d'aller trop profond de toute façon le terrassier va rattraper le niveau et au moins deux rangées d'agglos va se retrouver sous la terre.
J'en profite pour placer un gros tube PVC pour l'évacuation de l'eau, un petit pour l'arrivée d'eau et la gaine d'électricité.
- temps 2h

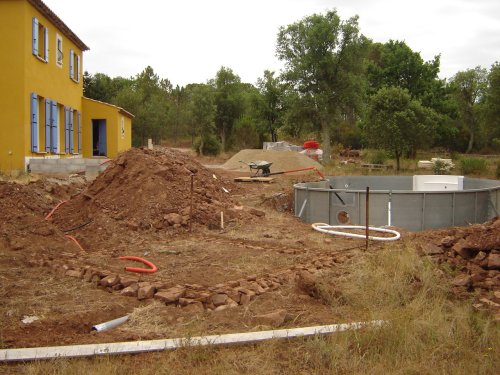

La semelle est en place, à niveau, avec de la caillasse sous la ferraille pour rattraper le niveau. A gauche la tranchée pour la gaine électrique et l'arrivée d'eau.
- temps 1h
- 2 semelles métalliques 2*19,16=38,32€HT

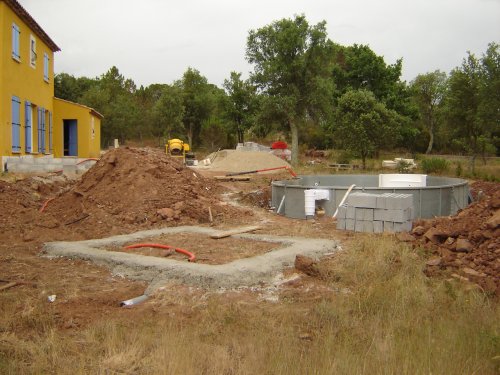

Voilà ce que ça donne recouvert de béton.
- 3 sacs de ciment 3*5,3=15,9€
- du mélange à béton (je sais pas combien je me suis fait livré 3m3 au total)

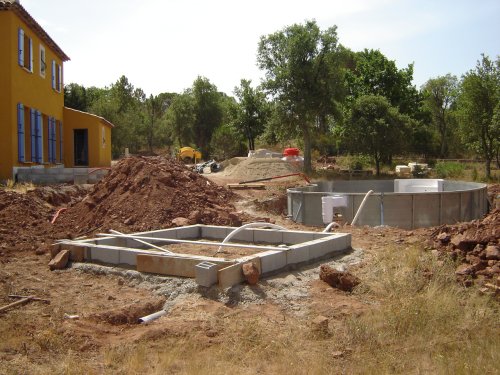

C'est parti pour la première rangée d'agglos.
- 2h de temps
- 1,5 sacs de ciment 1,5*5,3=7,95€HT
- 20 agglos 20*0,99=19,8€HT
- du sable (je sais pas combien, je me suis fait livrer 4m3)

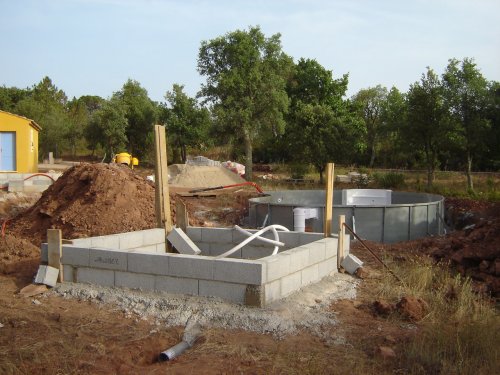

Et la deuxième, les planches servent à faire un coffrage pour joindre deux agglos quand ils ne sont pas raccordés directement.
- temps 1h30
- 1,5 sacs de ciment 1,5*5,3=7,95€HT
- 20 agglos 20*0,99=19,8€HT
- du sable

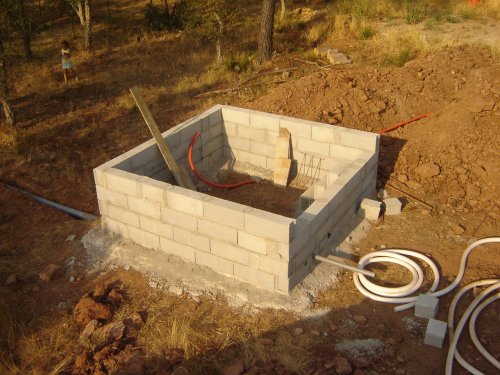

Après avoir sauté quelques étapes, voilà le local technique avec ses quatres rangées d'agglos. J'ai fait un petit escalier à l'intérieur, la troisième rangée se trouvant au niveau du futur sol.
- temps 3h
- 41 agglos 41*0,99=40,59€HT
- 3 sacs de ciment 3*5,3=15,9€HT
- du sable
Le tube en PVC sur la gauche est l'évacuation en eau. J'ai également fait les trous pour le passage des tubes PVC pour les tuyaux de refoulement, prise balai, bonde de fond et skimmer.

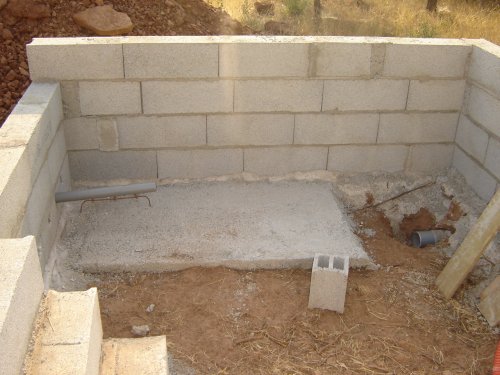

J'ai fait une petite chape de béton pour le filtre et la pompe, on voit l'évacuation sur la droite.

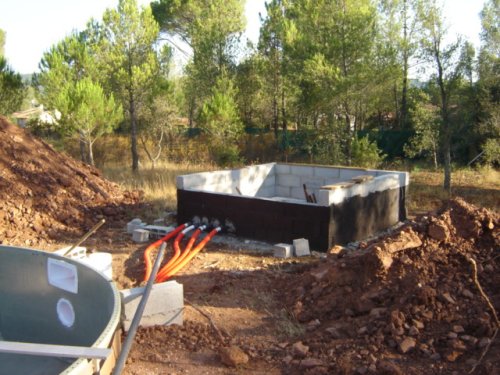

Comme mon local sera semi enterré, je l'ai enduit d'un produit pour assurer l'étanchéité.
- produit pour l'étanchéité des fondations 28,83€HT

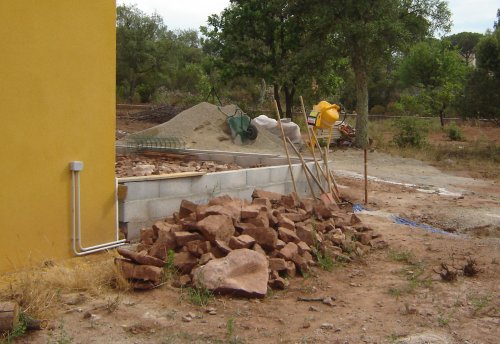

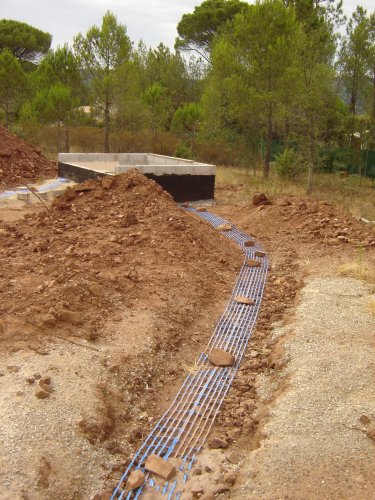

Voilà l'avertisseur sur les arrivées d'eau et d'électricité.
Le branchement électrique est fait, au niveau du tableau principal de la maison il y a déjà deux sorties pour la piscine (projo+appareillage filtration) qui débouchent sur le pignon nord de la maison.

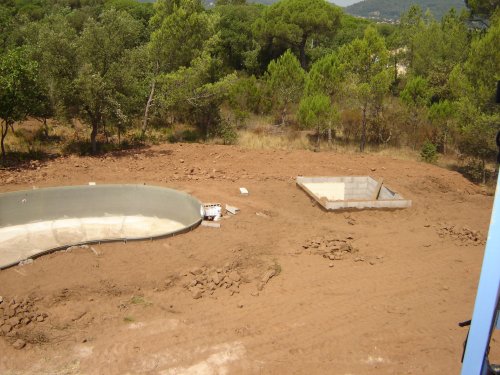

Le tracto pelle est passé par là et à étaler la terre autour de la piscine et du local technique qui se retrouve semi enterré (3 niveaux d'agglo sous la terre).
J'ai du casser la petite dalle que j'avais faite pour les appareils de filtration, la pompe n'était pas assez basse par rapport au niveau d'eau.

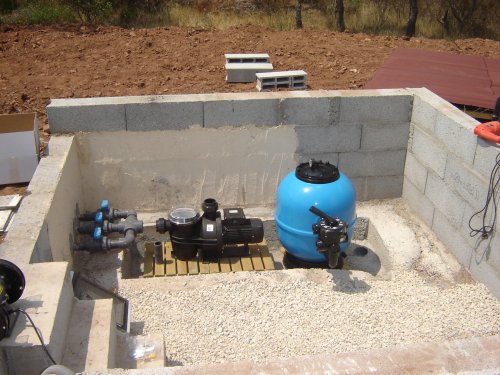

J'ai déposé "à blanc" la pompe et le filtre à sable pour voir la disposition de l'ensemble.

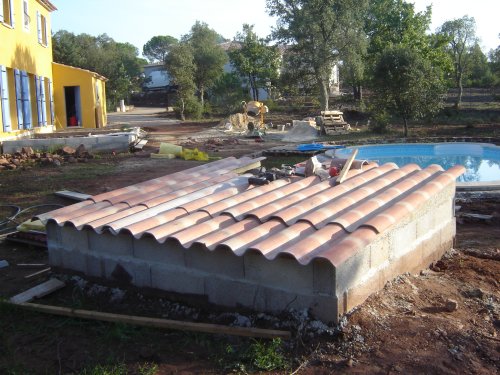

A l'arrière plan sur la droite, le toit provisoire du local technique.

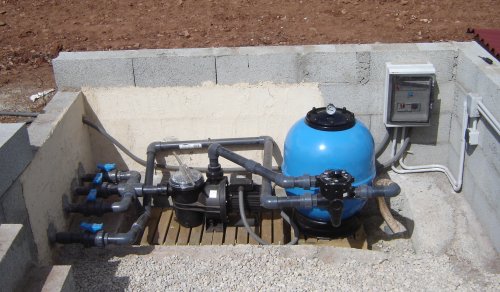

Quelques étapes plus tard et quelques heures de travail plus tard, voilà le résultat.
Pour le refoulement je pensais mettre un tuyau en direct entre la vanne de refoulement et la vanne multi voie, mais comme ça bloquait l'accès à la pompe, j'ai fait un coude vers le mur, ça pourra toujours me servir si un jour je rajoute un élément supplémentaire (électrolyseur, ...).
Tous les élements sur la photo font partie de la fourniture de base Soléo (sauf les gaines et raccords électriques).

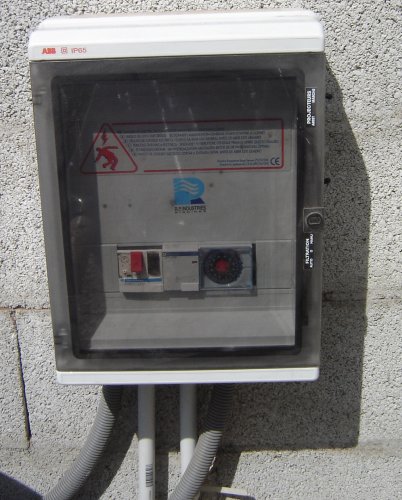

Détail du tableau électrique fourni par défaut avec programmateur journalier.

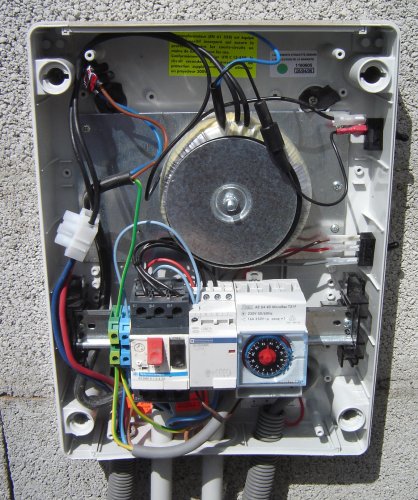

Voilà les entrailles de la bête, une arrivée électrique est suffisante, j'ai bidouillé un peu pour faire venir deux arrivées électriques pour me permettre de commander le projecteur de ma maison sans avoir à me déplacer.

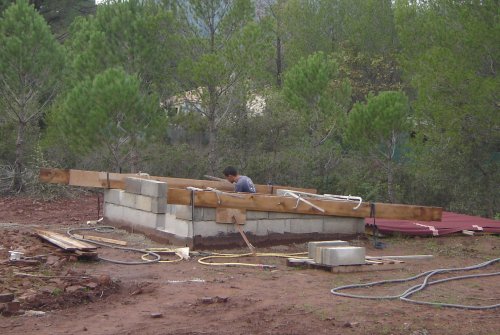

J'ai rajouté un niveau supplémentaire d'agglo, mise en place du coffrage pour l'arase du dessus.
A l'arrière du local technique le toit provisoire qui prenait l'eau à chaque grosse pluie.
- 24 aglos

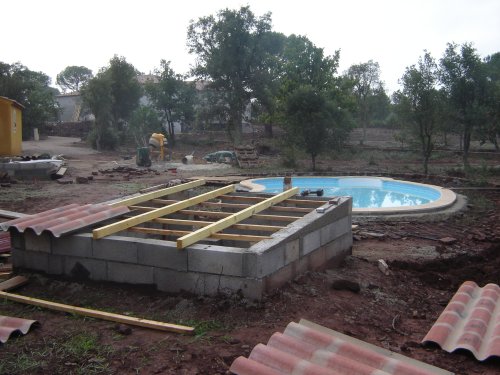

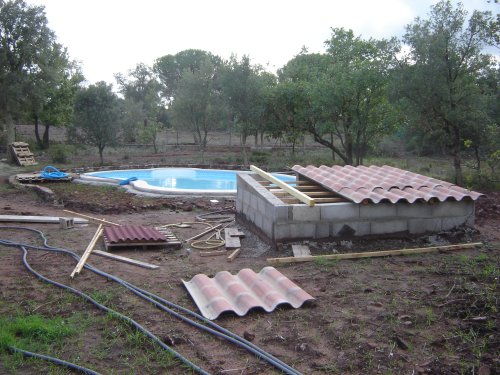

Mise en place de la charpente.

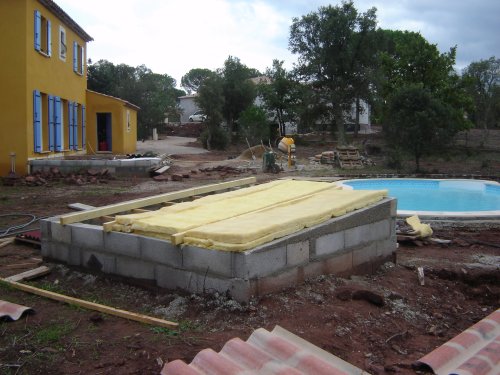

Mise en place de l'isolant
Mise en place des panneaux de sous tuile.
Les panneaux sont en place, on peut voir l'ouverture pour le trou d'homme.

Pour la finition du local technique, se reporter à la page qui lui est consacrée.
